Регулируемые ЭПРА Tridonic Atco: до 80% экономии энергии

Цифровые регулируемые ЭПРА фирмы TridonicAtco характеризуются не только экономичностью, исключительным уровнем комфорта и высокой надежностью, но также и тем, что на их основе могут решаться все вопросы по динамике световой среды, в том числе и с созданием цветовых эффектов.

Серии изделий PCA EXCEL one4all и PCA ECO, удовлетворяющие требованиям класса А1 по CELMA, являются наиболее эффективными с точки зрения энергопотребления. Ассортимент этих изделий охватывает все линейные и кольцевые лампы серий T5, Т8 (диаметр колб – 16 и 26 мм) и все компактные люминесцентные лампы.

При работе с регулируемыми ЭПРА на лампу подается напряжение и ток высокой частоты в диапазоне 40–100 кГц. Данный частотный диапазон не перекрывается с рабочей частотой инфракрасных пультов дистанционного управления бытовыми приборами (36 кГц). Другой особенностью работы лампы с ЭПРА является отсутствие стартера, так как поджигающий импульс генерируется самим ЭПРА. И, наконец, – при использовании ЭПРА отсутствует необходимость в применении конденсатора для компенсации реактивной составляющей, так как коэффициент мощности превышает 0.95.

С помощью цифрового интерфейса в регулируемых ЭПРА можно проводить различные контрольные процедуры без разборки светильников. При подключении управляющей шины к ЭПРА соблюдать полярность не обязательно. Обе эти возможности значительно облегчают монтаж светильников и являются дополнительным преимуществом использования как PCA ECO, так и более совершенных PCA EXCEL one4all.

Еще одним преимуществом является возможность параллельного управления из различных точек. Вследствие того, что цифровые сигналы не чувствительны к помехам, удается управлять несколькими различными ЭПРА в одной установке и обеспечить идентичные уровни регулировки даже при малых значениях светового потока.

Отличные показатели экономичности

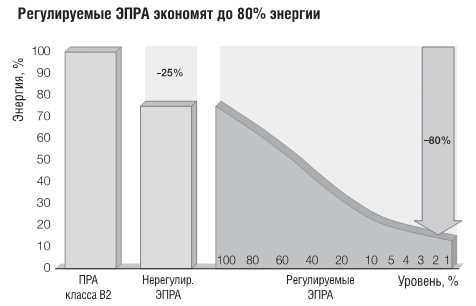

При работе лампы на высокой частоте световой поток возрастает примерно на 10 %, иными словами, при том же световом потоке лампа потребляет с ЭПРА мощность на 10 % меньше, чем при работе с электромагнитным ПРА. Кроме того, потери мощности в ЭПРА также небольшие – не более 10 % мощности лампы, поэтому собственный нагрев ЭПРА незначителен. Эти факторы приводят к понижению температуры в светильнике и повышению световой отдачи лампы при работе с ЭПРА. В результате экономия энергии от применения ЭПРА в светильниках достигает 25 % по сравнению со светильниками с электромагнитными ПРА класса B2.

С точки зрения уменьшения энергопотребления применение ЭПРА PCA EXCEL one4all и PCA ECO дает наилучшие результаты. Это достигается за счет того, что, вопервых, лампа работает на высокой частоте, во-вторых, – собственное потребление энергии ЭПРА мало. Дополнительное существенное снижение энергопотребления может быть получено за счет применения систем освещения, оснащенных датчиками освещенности и датчиками присутствия. Использование регулируемых ЭПРА позволяет экономить в осветительных установках до 80 % электроэнергии.

При работе с ЭПРА рабочие параметры ламп (время предварительного прогрева электродов лампы, напряжение поджига и ток лампы), в точности соответствуют нормативам. Дополнительным преимуществом ЭПРА являются простая установка, несложный монтаж и удобство в обращении. Предварительный прогрев электродов лампы при включении с ЭПРА (так называемое «горячее» включение) сохраняет лампу, значительно увеличивает срок ее службы по сравнению с включением лампы с обычным ПРА и стартером, допускает работу лампы в режиме частых включений.

Повышение срока службы ламп приводит к сокращению стоимости замены ламп за счет увеличения интервалов между обслуживанием. Благодаря передовым схемным решениям TridonicAtco, использованию высококачественных компонентов и многократному тестированию в процессе производства, ЭПРА типа РСA EXCEL one4all и PCA ECO имеют средний срок службы 50,000 часов с вероятностью отказа в работе меньше 10 %. Это соответствует среднему числу отказов около 0.2 % на 1,000 часов работы.

Применение цифровых регулируемых ЭПРА РСA фирмы TridonicAtco гарантированно обеспечивает отличные показатели осветительных установок по экономичности и сроку службы.

Световой комфорт и качество освещения

При работе лампы на высокой частоте газовый разряд более стабилен, чем при работе с обычным электромагнитным ПРА. Это влечет за собой отсутствие миганий даже при низкой температуре и устраняет стробоскопический эффект. Человеческий глаз воспринимает такой свет как более качественный и более комфортный.

Еще большее повышение качества освещения достигается с помощью применения интегральной микросхемы (ASIC), разработанной специально для фирмы TridonicAtco и обеспечивающей оптимальную работу лампы. Зажигание ламп происходит без раздражающих миганий и шумов даже при уровне светового потока 1 %. Лампы автоматически отключаются при возникновении неисправности или в конце срока службы – когда многократные безуспешные попытки зажигания не только создают мигания и воспринимаются дискомфортно, но и приводят к бесполезной трате энергии. При замене ламп новая лампа зажигается автоматически без повторного включения всей установки.

Микросхема ASIC обеспечивает постоянство светового потока при изменениях напряжения сети в диапазоне от 198 до 254 В.

Возможность использования в системах аварийного освещения

Все ЭПРА типа РСА EXCEL one4all и PCA ECO могут работать как на переменном, так и на постоянном токе. Поэтому их можно использовать как в централизованных системах аварийного освещения, так и в системах с автономным питанием. В аварийном режиме ЭПРА РСА обычно работают при уровне светового потока 70 %.

В автономных системах аварийного освещения с успехом используется еще одна особенность работы РСА EXCEL one4all и PCA ECO – сохранение в памяти уровня регулировки, при котором произошло отключение ЭПРА. Эта качество РСА EXCEL one4all и PCA ECO проявляется в условиях работы аварийных систем, имеющих функцию автоматического еженедельного тестирования. Использование РСА EXCEL one4all и PCA ECO в этих случаях позволяет создавать системы качественно более высокого уровня, чем имеющиеся стандартные решения в сегменте аварийного освещения.

Многофункциональные PCA ECO можно использовать практически во всех случаях

Использование PCA ECO для регулирования освещения открывает прекрасные возможности легко и просто проникнуть в мир цифровых технологий. Регулировка может быть осуществлена с помощью надежного и проверенного сигнала DSI, с помощью простых клавишных выключателей или путем использования датчика освещенности SMART в режиме поддержания постоянного уровня освещения.

В режиме управления сигналом DSI проявляются все потенциальные возможности цифровых ЭПРА – простота монтажа, возможность управления посредством множества соединенных параллельно выключателей и т.д. PCA ECO как и все регулируемые цифровые ЭПРА имеют так называемую логарифмическую кривую регулировки. Диапазон регулирования – от 1 или 3 до 100 % в случае ламп Т5, Т8 и компактных люминесцентных ламп. ЭПРА PCA ECO оперируют со всеми функциями протокола DSI за исключением возможности занесения в память программных установок системы и формирования сигнала об ошибке. Сравнительно простые монтаж и настройка являются дополнительными преимуществами этих устройств.

Цифровые регулируемые ЭПРА PCA ECO выпускаются виде одно-, двух-, трех- и четырехламповых модификаций для использования с люминесцентными лампами T5, T8 и компактными люминесцентными лампами типа TC-L, TC-SEL, TC-DEL и TC-DD.

Цифровые регулируемые ЭПРА PCA ECO очень многофункциональны. Эти изделия постоянно дорабатываются, а их функции – расширяются. Например, PCA Т5 ECO lp представляет собой пятое поколение приборов, которые уже снабжены не только функцией защиты от высокого или низкого напряжения питания, но и обеспечивают оптимальный режим работы лампы благодаря встроенному регулятору температурного режима. Этот регулятор не только контролирует температуру ЭПРА, но и предохраняет его от перегрева.

Другой новой функцией изделий пятого поколения является возможность занесения в память уровня регулировки ламп, при котором произошло их выключение, например, при аварии. В этом случае появляется возможность восстановления световой картины при повторном включении системы после восстановления питания. Дополнительным преимуществом является также возможность установки времени регулирования светового потока от минимума до максимума – 3 или 6 секунд.

Функциональные возможности цифровых регулируемых ЭПРА PCA Т5 ECO, основанные на DSI технологии, позволяют использовать эти устройства практически во всех случаях.

PCA EXCEL one4all – ЭПРА высшего класса

Цифровые регулируемые ЭПРА PCA EXCEL one4all фирмы TridonicAtco совмещают в себе четыре возможности управления – с помощью кнопочных выключателей в режиме swichDIM, путем поддержания постоянной освещенности в режиме SMART, на основе испытанной и проверенной системы DSI и, наконец, с использованием индивидуально адресуемого стандартного протокола DALI. Главным достоинством для пользователя является то, что адаптация PCA EXCEL one4all к способу управления в системе осуществляется автоматически.

Подключение PCA EXCEL one4all осуществляется с помощью обычной двухпроводной шины. И неважно, какой из режимов управления используется: switchDIM, DSI или DALI – гнезда подключения управляющей шины всегда одни и те же. Прибор автоматически определяет способ управления и соответствующим образом подстраивается к условиям. PCA EXCEL one4all имеют плавную регулировочную характеристику светового потока с диапазоном от 1 или 3 до 100 %. В режимах DSI и DALI могут быть динамично изменены и занесены в память ЭПРА различные рабочие параметры. В режиме DALI в случае неисправности лампы прибор генерирует сообщение об ошибке. Использование ЭПРА PCA EXCEL one4all в системах управления высокого уровня предоставляет пользователям совершенно новые возможности по регулированию освещения. Все стандартные опции, такие как индивидуальная адресуемость (64 адреса), групповая адресуемость (16 адресов), режимы освещения (16 сценариев), время и скорость регулирования – используются при работе в режиме DALI.

Цифровые регулируемые ЭПРА PCA EXCEL one4all выпускаются в виде одно-, двух-, трех- и четырехламповых модификаций для люминесцентных ламп Т5 и Т8, а такжедля компактных люминесцентных ламп TC-L, TC-SEL, TC-DEL, TC-TEL и TC-DD.

По своим техническим возможностям PCA EXCEL one4all занимают верхний уровень среди регулируемых ЭПРА, причем их функциональность постоянно повышается. Например, PCA Т5 EXCEL one4all lp представляют собой уже пятое поколение приборов, которые снабжены не только функцией защиты от высокого или низкого напряжения питания, но и обеспечивают оптимальный режим работы лампы благодаря встроенному регулятору температуры. Этот регулятор не только контролирует температуру ЭПРА, но и предохраняет его от перегрева.

PCA EXCEL one4all являются многофункциональными устройствами в самом широком смысле этого слова. Они легко находят применение в самых разнообразных ситуациях – как в сложных светотехнических проектах, так и в системах с динамическим изменением цвета, аварийном освещении или системах управления высокого уровня.

corridorFUNCTION

Качественно новый путь решения довольно сложных задач управления освещением в помещениях, контролируемых датчиками присутствия, предоставляет функция corridorFUNCTION.

Если в таких комнатах отсутствует естественное освещение, то при использовании обычных ЭПРА при срабатывании датчика присутствия помещение погружается в полную темноту. ЭПРА Tridonic PCA ECO или Tridonic PCA EXCEL one4all нового поколения, снабженные функцией corridorFUNCTION и подключенные к стандартным датчикам присутствия, имеют более широкие возможности для управления освещением в таких помещениях. Путем программирования corridorFUNCTION при необходимости можно задавать параметры работы ЭПРА – минимальный уровень освещения, который будет в помещениях при отсутствии людей, время регулирования и продолжительность работы.

Оптимальная конструкция

Масса ЭПРА много меньше массы электромагнитного ПРА. Клеммная колодка с контактами для фиксации проводов, используемая в конструкции ЭПРА, позволяет осуществлять как ручную, так и автоматизированную сборку светильников.

Неизменно высокое качество

Применение высокосортных материалов, полностью автоматизированный производственный процесс, сертифицированный по ISO 9001, 100 % выходной контроль – все это гарантии высокого качества и надежности ЭПРА типа РСA EXCEL one4all и PCA ECO фирмы TridonicAtco.

Стандарты и сертификационные знаки

ЭПРА типа РСA EXCEL one4all и PCA ECO TridonicAtco маркируются знаками ENEC и CE и соответствуют всем европейским нормам по безопасности, эксплуатационным параметрам и уровню электромагнитных помех (EMC).
