Системы управления светом

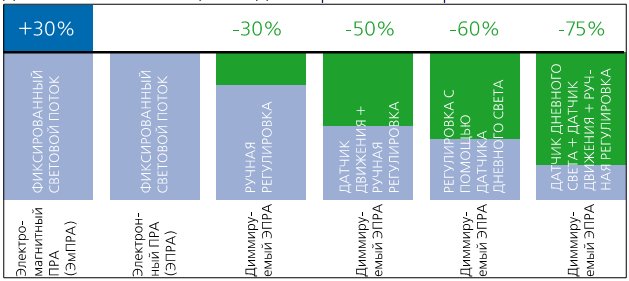

Системы регулирования светом обеспечивают большую гибкость в управлении современными осветительными установками и могут принести значительную экономию энергии. Энергия может быть сохранена путем отключения приборов, когда они не требуются, или диммирования их, когда помещение слишком освещено, например, в комнатах, в которых регулярно присутствует яркий дневной свет. Системы управления могут также упростить эксплуатацию сложных осветительных установок, автоматизировать регулярные выключатели, регулировать уровень освещения и позволяют также устанавливать нажатием одной кнопки режим освещения в дневное или ночное время на всем этаже или в целом здании.

Мы можем организовать проектирование и ввод в эксплуатацию широкого спектра систем управления с учетом требований каждой установки: от простой лампы дневного освещения до компьютерной системы управления, включающей в себя сотни или тысячи светильников.

Ниже мы приводим краткое изложение принципов и технологий управления.

Типы управления

Включение/выключение

Местный выключатель - Самое обычное управление светом – использование кнопки местного выключателя для включения и
выключения светильника.
Датчик движения - Используется пассивный ИК-датчик (или другой тип датчика присутствия) для включения приборов или выключения, когда помещение пустеет.
Таймер - Автоматическое включение/выключение приборов в течение дня, т.е. обеспечивается выключение всех (или выбранных) светильников в час, когда здание или территория рядом пустеют. Время этого события может базироваться на астрономических часах, что позволяет автоматизировать процесс от рассвета до заката.

Диммирование

С современными диммируемыми ЭПРА для люминесцентных ламп степень диммирования прямо коррелирует со снижением потребляемой энергии, что приводит к значительной экономии, если диммер правильно используется в осветительной установке.

Местный регулятор освещения - Допускает диммирование светильников с использованием местного регулятора, обеспечивая большую степень свободы контроля за световым пространством.
Фотодатчик дневного света - Используется для поддержания минимально установленного уровня освещения при любом включении или компенсации дневного света в помещении в зависимости от его количества.
Таймер - С диммируемыми ЭПРА система управления может регулировать уровень освещения в помещении в течение дня автоматически, в определенные часы снижать или повышать освещенность.

Настройка сценариев

Комбинируются обычные выключатели и светорегуляты для создания световых сценариев. Каждая сцена может иметь различный уровень диммирования или количество включаемых светильников. Несколько разных сцен может быть создано для одного помещения или для различных настроений, при этом переход может осуществляться с помощью местного выключателя или автоматически, благодаря таймеру. Например, в больших офисных помещениях могут быть установлены сценарии, когда: горят все светильники на 100% - для уборки; настенное освещение на 100%, а потолочное регулируется фотодатчиком – общее освещение; настенное выключено, часть потолочных диммирована, остальные на 100% - треннинг или презентация. Ночная сцена также может быть составлена из отдельных светильников, диммированных до 10%, достаточного освещения для пересонала охраны.

Типы ламп пригодные для диммирования

Источники света могут диммироваться с соответствующими ЭПРА или трансформаторами:

Линейные и компактные люминесцентные лампы (Регулируются направлением управляющего сигнала на диммируемый ЭПРА для люминесцентных ламп)
Лампы накаливания и галогенные лампы сетевого напряжения (Диммируются с помощью регулировки напряжения на лампе)
Низковольтные галогенные лампы (Диммируются изменением амплитудного ограничения переднего или заднего края напряжения питания)
Светоизлучающие диоды (Диммируются регулировкой напряжения на лампе или широтно-импульсной модуляции (PWM))
Некоторые натриевые лампы и металогалогенные лампы

Интерфейсы управления светильниками

Регулятор сетевого напряжения - Доступно множество разных светильников, работающих с использованием сетевого напряжения в качестве управляющего сигнала. В зависимости от времени удержания выключателя балласт может интерпретировать сигнал как диммирование или как команду на переключение.
Аналоговая 1-10В технология регулировки - Аналоговые диммируемые балласты используются для регулировки мощности ламп (обычно между 10-100%, зависит от лампы или типа светильника) с помощью линейного или поворотного потенциометра (диммера). Включение/выключение цепи требует отдельного выключателя. Параметры регулировки: Нет сигнала/есть напряжение = полный световой поток, 10 = полный световой поток, 1 = минимальный поток. Изменение уровня освещения в процессе диммирования имеет нелинейный характер для человеческого глаза. Максимальное количество балластов в цепи зависит от общего тока цепи системы управления и емкости потенциометра. Любые изменения в системе могут потребовать перепрокладки проводов.
DSI - интерфейс последовательной передачи цифровых данных - В этой системе и включение/выключение, и регулировка мощности от 1% до 100% осуществляются с помощью цифрового сигнала, посылаемого на все балласты системы управления (петли). Управление требует большого количества сложного оборудования, но система имеет более высокую гибкость управления по сравнению с аналоговой, и при этом изменения в нее вносятся легче. Контроль обычно осуществляется с помощью множества сложных панелей или пультов дистанционного управления. Диммирующая кривая, используемая DSI балластами, гарантирует регулировку уровня освещения более дружественную для человеческого глаза по сравнению с традиционными балластами 1-10В. Максимально допустимое количество балластов в цепи системы DSI - 100 штук.
DALI - Цифровой Адресный Световой Интерфейс - Балласты DALI обеспечивают регулировку мощности и включение/выключание в зависимости от данных на каждом балласте, тем самым уменьшая степень сложности системы управления. В системе DALI каждый балласт в цепи может иметь адрес и индивидуально управляться, что дает возможность существенно снизить сложность проводки и изменять систему путем простого перепрограммирования балластов. Каждая цепь DALI может состоять максимум из 64 балластов и каждому может быть выделено до 16 контрольных групп. Для каждого балласта допускается установка 16-ти (максимум) перепрограммируемых сцен освещения для легкого вызова системой управления. Кроме того, DALI может обеспечить: Функцию проверки балластов и ламп в каждом светильнике в центральном положении, Хранение предварительно запрограммированной информации в балластах (например, предустановленный уровень освещения группировки светильников). Изменение уровня освещения в процессе диммирования имеет линейный характер.
