Что нужно знать о клеммных колодках

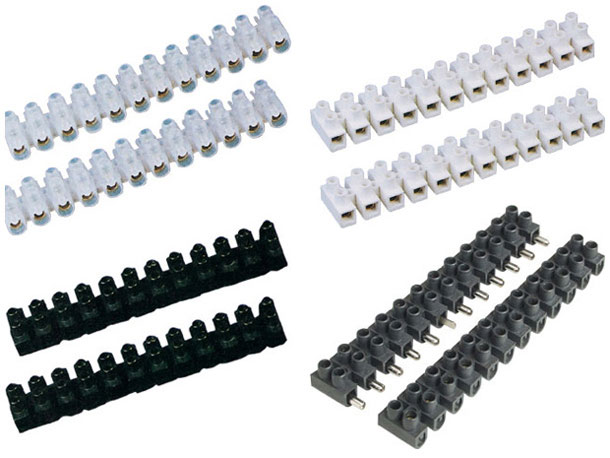

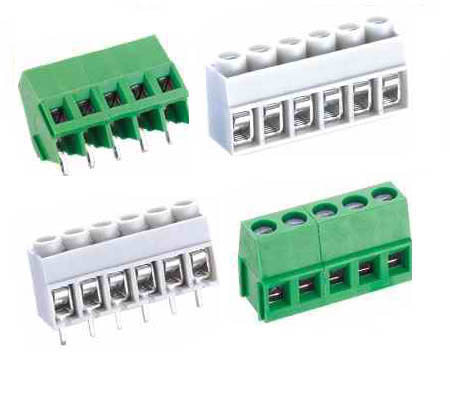

Клеммная колодка — электроустановочное изделие, предназначенное для соединения проводов между трансформатором, источником тока и потребителем. Представляет собой диэлектрический корпус, в котором закреплено несколько металлических контактов с узлами крепления к ним проводов. Клеммную колодку также называют клеммник, зажим винтовой, зажим контактный, терминальная колодка, терминальный блок, соединительная колодка.

Клеммные колодки применяются для соединения однопроволочных и многопроволочных проводов в электрических коробках, осветительной технике, распределительных шкафах и прочих электромонтажных работах. Различают следующие типы клеммных колодок:

• По способу монтажа:
  • Навесные
  • Для монтажа в ответвительную коробку
  • Для монтажа на автоматический выключатель
• По способу закрепления проводов:
  • С винтовым зажимом
  • С пружинным зажимом

• По материалу корпуса:

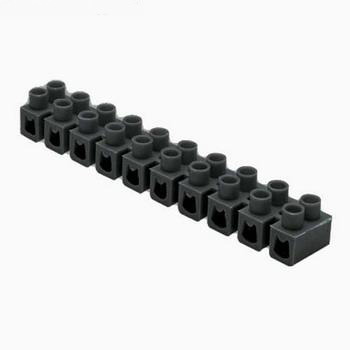

  • Из полиэтилена – материал предназначен для широкого применения. Его основными особенностями являются невысокая цена и простота разделения токоведущих узлов (разделение на нужное количество линий можно произвести при помощи обычного ножа). В корпусе колодки располагаются отверстия для ее монтажа. В полиэтиленовых клеммных колодках в большинстве случаев токоведущие узлы выполнены из латуни. Основное применение – соединение проводов в  осветительной технике и электрических коробках, прочие бытовые электромонтажные работы.
  • Из полиамида – материал предназначен для профессионального применения. Полиамид более упругий, характеризуется более высокими, в сравнении с полиэтиленом, механическими и электрическими свойствами. Для полиамида характерны: высокое напряжение пробоя, высокое сопротивление блуждающим поверхностным токам, расширенный диапазон температур применения, самогашения (на поддерживает горение), отсутствие примесей галогенов. В полиамидных клеммных колодках в большинстве случаев токоведущие узлы выполнены из латуни с гальваническим покрытием. Сфера применения – профессиональные электромонтажные работы.
