Что такое Binning, CRI, Tj и еще немного о характеристиках светоизлучающих диодов

За последние несколько лет светоизлучающим диодам не удалось полностью заменить собой классические источники света, однако тенденция увеличения спроса на LED-продукцию очевидна. В свете этого факта не только профессионалам из области светотехники, но и обычным потребителям будет не лишним знать о некоторых специфических характеристиках данного вида продуктов:

Температура в области перехода (Tj) – это температура кристалла СИД внутри источника света на основе СИД. Сложно измерить температуру кристалла СИД прямым механическим способом, и это зачастую приводит к ошибочным результатам. Рекомендуется рассчитывать Tj на основе данных от производителя путем измерения температуры в точке спайки или крепления СИД к корпусу светильника (Tsp).

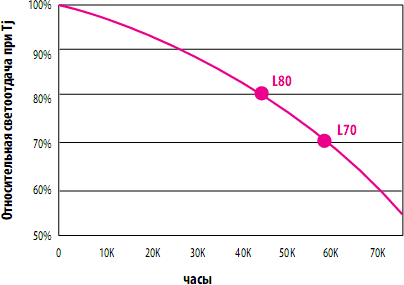

Сохранение уровня светового потока - номинальный срок службы с сохранением уровня светового потока (Lxx): время работы, на протяжении которого источник света СИД обеспечивает хх % от первоначальной световой отдачи. Для источников света на основе СИД сохранение уровня светового потока часто представляют в виде кривых изменения относительной световой отдачи с течением времени, для СИД в разных условиях эксплуатации (например, при разном токе и температуре в области перехода).

Binning (категорирование) - термин «категорирование» относится к вариациям СИД внутри одной партии изделий (цветность, световой поток и рабочее напряжение). Для обеспечения равномерной и ровной освещенности важно определить требуемую категорию. Если все СИД выбираются из одной партии изделий и используются для одного осветительного устройства (осветительной системы), может быть смешение цветовых температур и уровней яркости. Поэтому при определении технических характеристик СИД категория производителя/разработчика осветительного устройства имеет большое значение.

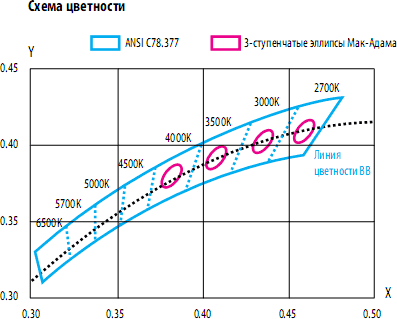

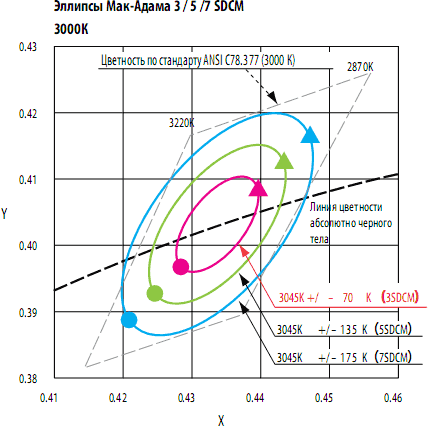

Метод эллипсов Мак-Адама был создан в 1943 году и предполагает математическое построение эллипсов вокруг заданных точек. Метод нашел свое основное применение в индустрии производства источников света. В качестве стандарта цветности в настоящее время используется ANSI C78.377 (цветность определена Американским национальным институтом стандартов). Американский национальный институт стандартов (ANSI) рекомендует, чтобы производители источников света не выходили за пределы четырехступенчатого эллипса. На практике эти нормы зачастую приводят к видимым различиям световых характеристик источников света.

Помимо вышеперечисленных специфических характеристик, при выборе светодиодных источников света стоит обращать внимание и на общие характеристики присущие как LED-лампам, так и классическим источникам света.

Цветовая температура - цветовая температура является характеристикой видимого света, который играет значимую роль у осветительных приборов. Цветовая температура источника света – это температура абсолютно черного тела, которое излучает свет аналогичного вида, что и у источника света. Цветовая температура измеряется в единицах абсолютной температуры, то есть кельвинах (К). Цветовая температура действует парадоксально с точки зрения наших культурных ассоциаций с цветом (то есть красное – горячо, а синее – холодно). На кривой абсолютно черного тела голубой возникает при более высоких температурах, чем красный. Хорошим примером здесь будет свеча, пламя которой теплого красного цвета, но на самом деле температура по Кельвину у нее будет низкой (1850 К). Поэтому более высокие цветовые температуры (более 5000 К) называются холодными цветами (синевато-белый), а более низкие цветовые температуры (2700-3000 К) – теплыми цветами (от желтовато-белого до красного).

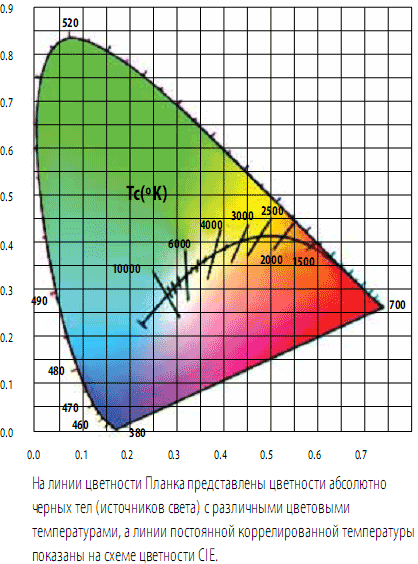

Коррелированная цветовая температура (CCT) - нить лампы накаливания очень похожа на идеально черное тело, поэтому ее цветовая температура – это, в сущности, температура нити накала. Однако многие источники света, например люминесцентные лампы или газоразрядные лампы высокой интенсивности, излучают свет не в виде температурного излучения, а значит, спектр абсолютно черного тела к ним неприменим. Для таких источников света можно использовать так называемую коррелированную цветовую температуру (CCT). CCT – это цветовая температура абсолютно черного тела (излучателя Планка), которая лучше всего соответствует по цвету свету, излучаемому лампой.

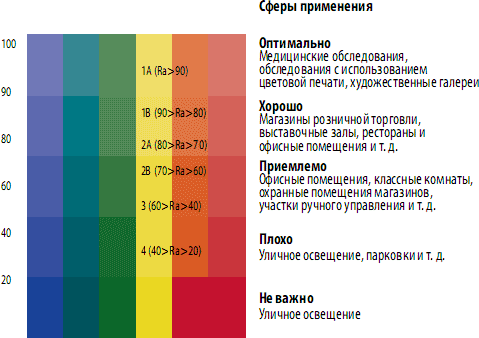

Индекс цветопередачи (CRI) – это показатель способности источника света реалистично воспроизводит цвет объекта. Схема иллюстрирует нашу способность точно определять цвет в зависимости от характеристик цветопередачи источника света. Чем выше индекс цветопередачи (на шкале от 0 до 100) источника света, тем лучше мы распознаем цветовые различия, что позволяет наилучшим образом представлять изделия модной индустрии и цветные произведения искусства. Индекс цветопередачи CIE – это способ определения, насколько точно восемь стандартных цветовых пятен при освещении их источником света совпадают с этими же пятнами при освещении их контрольным источником. Воспринимаемый сдвиг цветности восьми контрольных цветов измеряется в виде процента при Ra (8), после чего усредняется до одного значения. Однако в настоящее время считается, что из-за спектрального распределения мощности СИД для обеспечения наилучших результатов вместо стандартной шкалы Ra8 следует включать 7 дополнительным цветов, в том числе красный, желтый, голубой и зеленый цвета, и использовать Ra14.
